製品紹介

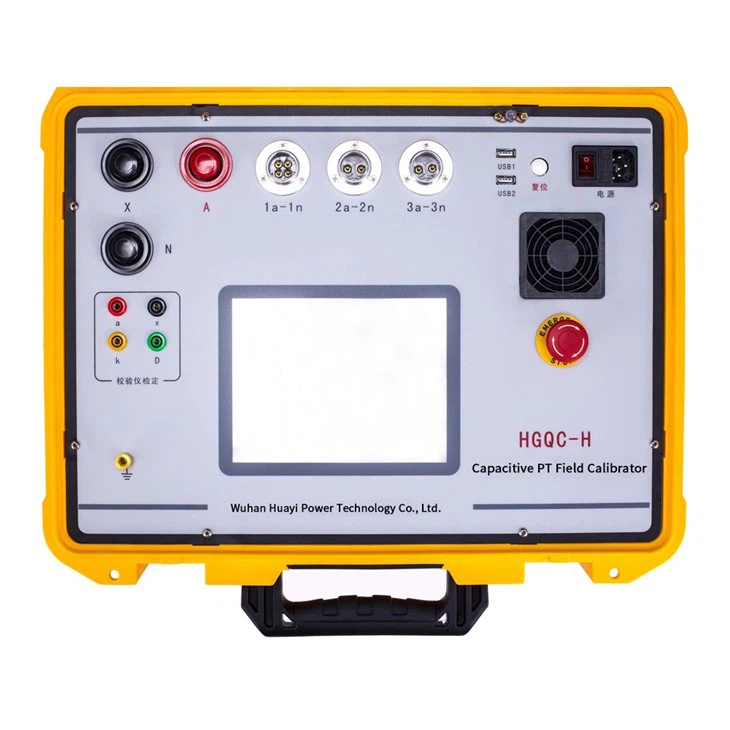

PTやCVTの誤差を校正する場合、テストワイヤは複雑で、必要な機器も多岐にわたり、現場で移動するには重すぎます。このテスターは低電圧で高電圧下での実誤差を測定できます。 PTとCVTの誤差を1台で測定できます。
PTとCVTの測定は、6KV/100V、6KV/ /100V/、10KV/100V、10KV/ /100V/、35KV/100V、35V//100V/、110kV/100V、110kV//100V/の比率をカバーします。 、220kV/100Vおよび220kV/ /100V /。異なる周波数電源技術、一般的なプラットフォーム技術、電圧ダミー負荷、内部高精度電圧変圧器、自己昇圧電源を採用し、より便利、迅速かつ効率的になります。 WINCEシステムとカラフルなタッチスクリーンを搭載しており、視覚的で便利です。
製品パラメータ
作業状態
|
温度 |
5~40C |
|
相対湿度 |
<80%(25C) |
|
高度 |
<4500m |
|
電源周波数 |
50/0.5Hz |
|
測定する変圧器の種類 |
GIS電磁（PT）、コンデンサ変圧器（CVT） |
|
誤差測定精度 |
0.05% |
|
分周比測定の精度 |
0.50% |
|
分圧器容量測定の精度 |
2% |
|
直流抵抗測定の精度 |
0-0.1Ω -> 3%,0.1-50Ω -> 1% |
比率範囲
|
6KV/100V |
6KV/√3、/100V/√3 |
|
10KV/100V |
10KV/√3、/100V/√3 |
|
35KV/100V |
35KV/√3、/100V/√3 |
|
110KV/100V |
110KV/√3、/100V/√3 |
|
2200KV/100V |
220KV/√3、/100V/√3 |
|
精度レベル |
0.02% |
校正器検証部
|
電圧範囲 |
0-100V (エラー 0.5%) |
|
比率の差 |
0.001%-3% (100V) |
|
角度差 |
0.00′-50′(100V) |
|
エラー |
▲X=+(2%×X+2}%×Yx2d) |
|
アドミタンス |
0.1ミリ秒-99.9ミリ秒 |
|
エラー |
▲X=+(2%×X+2%×Yx2d)、▲Y=?(2%×X+2%×Yx2d) |
|
寸法(mm) |
496×394×185mm |
|
重量(kg) |
14 |
製品の特徴と用途
1. ブースター、標準計器用変圧器、または負荷ケースなしで、変圧器の負荷曲線外挿法の原理を採用します。 GIS、PT、CVTの20%、50%、80%、100%、120%全負荷および軽負荷時の比率差と角度差を1台の装置で測定できます。
2. 1台でPTとCVの誤差（比率と角度差）を測定できます。容量分圧比、分圧容量、中間PT比、中間電圧、電流抵抗等を同時に測定します。
3. 極性・変化率・接続確認機能を備えています。
4. 配線のすべてのテストを一度に完了し、作業効率を向上させ、操作ミスによる人身や機器の損傷を回避し、安全を確保します。
5. 高速テスト、大量の情報処理と大容量の記憶容量 (数百万のデータを保存可能) を備え、16 G のメモリを備え、数百万のデータセットを保存できます。
6.可変周波数技術、デジタル処理、強力な妨害防止機能を採用します。
7. テスト中の電圧は4KV以下であり、個人の安全と機器の安全性と信頼性を確保するためのさまざまな保護措置が講じられています。
8. 操作が簡単。
9.WINCEシステムとカラフルなタッチ操作を搭載しており、マウスで操作でき、インターフェースは視覚的で便利です。
10. ダブルUSB通信ポートにより、機器の内部データをUディスクにインポートできるため、フィールドデータ管理に非常に便利です。マウスで操作できます。
11. 内部配線図を使用して、シンプルかつ直感的に説明します。現場で制御配線を使用することで、テスト配線が一度で正しく完了し、準備時間を短縮できます。
アクセサリー
|
番号 |
名前 |
額 |
|
1 |
ホスト |
1つ |
|
2 |
バルクシールド付きクアッドコア航空プラグ |
1つ |
|
3 |
黒シールド付き二芯航空プラグ |
1つ |
|
4 |
高圧線（赤） |
1つ |
|
5 |
高圧線（黒色） |
1つ |
|
6 |
透明アース銅線 |
1つ |
|
7 |
電力線 |
1つ |
|
8 |
テストクリップ |
赤が4つ、黒が4つ |
|
9 |
220V ヒューズ |
三つ |
よくある質問
1. 配達：迅速な配達と柔軟な輸送モード
2. 支払い：ご都合のよい支払い条件と支払い方法を選択してください
3. 販売サービス：24- 時間のオンライン連絡。ご要望に応じて適切な機器モデルを選択し、最適な提案を提供し、カスタマイズをサポートします。
4. 保証期間：すべてのマシンの品質は 1 年間保証され、生涯にわたる技術サポートが提供されます。お客様の技術的な問題にオンラインで対応します。
顧客訪問
オンサイトサービス
梱包詳細
私たちのサービス
01
先行販売サービス
お客様のニーズに合わせた製品コンサルティング、製品プロモーション、マーケティング活動、技術サポートを実施します。
02
配送サービス
木製ケースで梱包し、配送方法のさまざまなソリューションを提供し、さまざまな支払い方法を受け入れます。送料を節約し、製品が確実に届くようにしてください。
03
アフターサービス
特定の製品の設置と試運転。消費者の質問に答え、消費者の問い合わせに答え、消費者のコメントに対処します。
人気ラベル: 容量性 pt フィールド校正器、中国容量性 pt フィールド校正器メーカー、サプライヤー、工場
