製品紹介
屋内または屋外のオイルブレーカー、真空ブレーカー、SF6 ブレーカーの動特性のテストに適用されます。強力なデータ分析機能により、各指標パラメーターのサーキットブレーカーの機械的特性を効果的に分析できます。
サーキットブレーカーの投入抵抗をテストできます。投入抵抗のあるサーキットブレーカーの場合、投入抵抗とスイッチング波形を正確に測定できます。
パフォーマンス：
◆ 時間: 12 ブレークの固有のクローズおよびオープン時間、位相間で同期、位相間で非同期
◆再閉：各遮断の閉－開、開－閉、開閉－開の時間：初回開時間、初回閉時間、二次開時間、金属短絡時間、なし現在時間値。
◆バウンス：各ブレイクのクロージングバウンス時間、バウンス周波数、バウンスプロセス、バウンス波形、各オープニングのオープニングリバウンド振幅
◆速度：開く速度、閉じる速度、最高速度、タイムトラベルカーブ
◆トラベル：トータルトラベル、開口範囲、オーバートラベル、オーバーシュートトラベル、リバウンド振幅
◆電流：開閉コイルの開閉電流値と電流波形
◆ 動作電圧：DC.30〜250V / 20Aのデジタル調整可能なブレーカーの動作電力が提供され、ブレーカーの低電圧動作テストを自動的に完了し、ブレーカーの動作電圧値を測定できます。
製品パラメータ
|
使用条件 |
入力電力 |
220V±10% 50Hz±10% |
|
大気圧 |
86-106kpa度 |
|
|
温度 |
－10-45度 |
|
|
湿度 |
80%RH以下 |
|
|
安全性能 |
絶縁抵抗 |
＞2MΩ |
|
絶縁耐力 |
シャーシへの電源周波数電圧は 1.5KV、1 分間に耐え、フラッシュオーバーやアーク放電は発生しません。 |
|
|
基本パラメータ |
時間 |
範囲: 16000.0ms、分解能: 0.1ms |
|
エラー: ①200ms以内、0.1ms±1d |
||
|
②200ms以上、±2％ |
||
|
③±0.1ms同期 |
||
|
スピード |
範囲: 20.00m/s、解像度 0.01m/s |
|
|
誤差:①{{0}}m/s : ±0.1m/s±1d |
||
|
②>100m/s, ±0.2m/s±1d |
||
|
範囲 |
真空サーキットブレーカー: 範囲{{0}}.0mm、分解能-0.1mm、誤差-±0.5mm |
|
|
SF6 サーキットブレーカー: 範囲 -300.0mm、分解能 -0.1mm、誤差 ±2mm |
||
|
オイルミニマムブレーカー: 範囲-600.0mm、分解能-0.1mm、誤差±2mm |
||
|
現在 |
範囲: 20.00A、分解能: 0.01A |
|
|
骨折の種類 |
12方向金属破壊、6方向閉鎖抵抗破壊、3 -方向グラファイト接触 |
|
|
出力電力 |
DC30-250V デジタル調整可能 /20A（瞬間動作） |
|
|
寸法 |
ホスト:360mm×290mm×280mm:アクセサリ:370mm×280mm×220mm |
|
|
重さ |
ホスト：6kg、アタッチメント：9kg |
製品の特徴と用途
1. マイコンはサンプリングのコアとして使用されます。
2. サーキットブレーカーの低電圧動作テストは自動的に完了します。
3. DC30〜250V/20Aデジタル調整可能なサーキットブレーカーの動作電源を提供します
4.国内外のあらゆる種類の金属接点のSF6ブレーカー、GISグループ電気機器、真空ブレーカー、オイルブレーカーに適用されます。
5. リニアストロークセンサーとロータリーセンサーを搭載しており、取り付けが簡単でシンプルです。
6. 大きな画面を備えたホスト。ストレートスルースタイルと背景 LCD、コントラスト電子調整、すべてのデータと波形を表示します。
7. ホストは、現場での分割および閉鎖ブレーカーのテスト結果の複数のグループを保存できます。リアルタイムクロックを内蔵しているので、試験日時の保存に便利です。
8. 内部高速マイクロプリンターを使用すると、すべてのデータと図を印刷できます。
9.強力なデータ分析能力により、ブレーカー特性の各パラメータを分析できます
保護の詳細

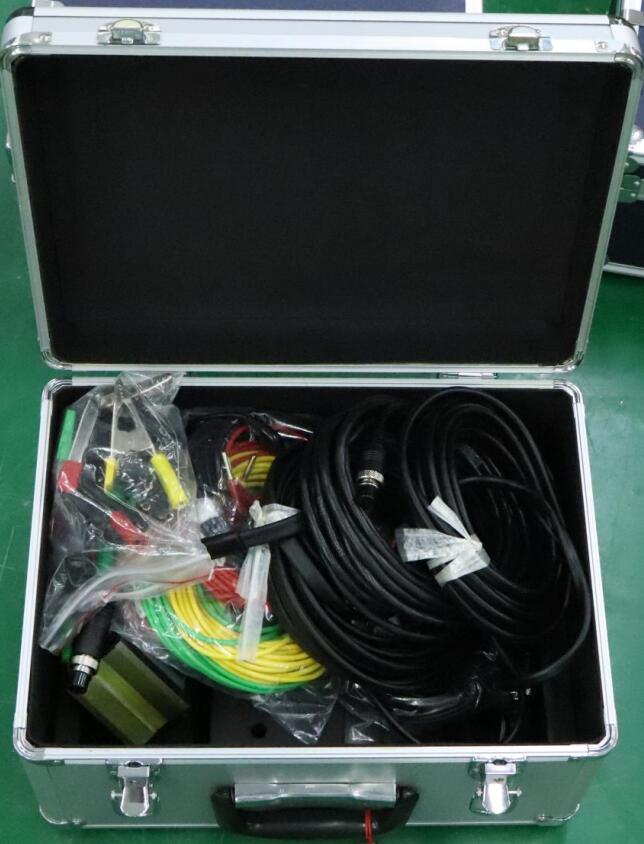

アクセサリー
|
番号 |
名前 |
額 |
番号 |
名前 |
額 |
|
1 |
ホスト |
1つ |
15 |
回転ブラケット |
三つ |
|
2 |
付属品アルミ合金ボックス |
1つ |
16 |
回転ロッド |
4 |
|
3 |
スイッチの制御線 |
1つ |
17 |
永久磁石ベース |
1つ |
|
4 |
外部トリガ検出ライン |
1つ |
18 |
スクリュー |
1つ |
|
5 |
センサーライン |
1つ |
19 |
クロスオープナー 6×38mm |
1つ |
|
6 |
アース線(4m) |
1つ |
20 |
フラットオープナー 3×75mm |
1つ |
|
7 |
破断試験ライン |
10 |
21 |
クリップ |
16 |
|
8 |
電力線 |
1つ |
22 |
ピン |
三つ |
|
9 |
破壊短絡スタブ |
二 |
23 |
六角レンチ |
二 |
|
10 |
ショートスタブ 40cm |
二 |
24 |
ヒューズ |
1つ |
|
11 |
ショートスタブ 80cm |
二 |
25 |
感熱紙 |
二 |
|
12 |
回転速度センサー |
1つ |
26 |
仕様 |
1つ |
|
13 |
ラインセンサー |
1つ |
27 |
検査報告書 |
1つ |
|
14 |
回転速度マグネットベース |
10 |
28 |
認証 |
1つ |
よくある質問
1. 配達：迅速な配達と柔軟な輸送モード
2. 支払い：ご都合のよい支払い条件と支払い方法を選択してください
3. 販売サービス：24- 時間のオンライン連絡。ご要望に応じて適切な機器モデルを選択し、最適なオファーを提供し、カスタマイズをサポートします。
4. 保証期間：すべてのマシンの品質は 1 年間保証され、生涯にわたる技術サポートが提供されます。お客様の技術的な問題にオンラインで対応します。
