製品紹介

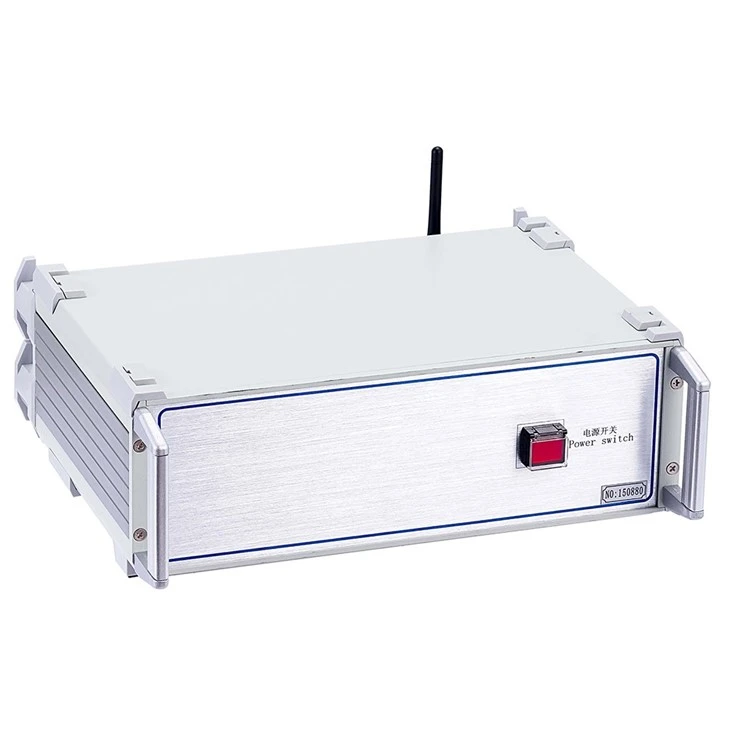

RBX-Hテスターは、変圧器内部の巻線特性パラメータの測定に基づいており、世界先進国の健全な内部故障周波数応答解析（FRA）手法を使用したテスターで、正確な内部変圧器故障判定を行うことができます。

変圧器、コイル、内部構造の設計と製造が完了すると、変圧器のコイル巻線、電圧レベル、巻線方法が同じであれば、各コイルの対応するパラメータ（Ci、Li）が決定されます。。したがって、各コイルの周波数領域応答特性によって、対応する三相コイルが同等の周波数スペクトルを持つかどうかも決まります。

試験中や輸送中の衝突や巻線間での相短絡が発生し、コイルの相対変位を引き起こします。また、短絡や故障状態での動作中には電磁気による張力によりコイルが変形し、分布パラメータが変化します。トランスの巻線が変わります。したがって、既存の周波数領域の変圧器の周波数応答特性に影響を与え、周波数応答振幅の変化や共振周波数シフトなどが発生します。RBX-H は、故障検出 63kV ～ 500kV 電源変圧器の内部構造に適用されます。

FRA量子化プロセスは、異なる周波数領域でのトランスの内部巻線パラメータの応答変化を、変化の大きさ、周波数応答の大きさの変化、および地域および応答傾向の値に従って、トランス内部巻線の変化の度合いを判断し、順番に決定することができます。変圧器がひどく損傷しているかどうかは、測定のオーバーホールが必要です。

運転中の変圧器については、過去に保存された周波数領域の特徴画像の有無に関係なく、故障した変圧器のコイルの指紋の違いから比較して故障の程度を判断することもできます。もちろん、変圧器巻線独自の特性グラフ一式を保存しておけば、変圧器の運転や事故後の保守・点検が容易になり、より正確な強力な根拠が得られます。

FRA は、ラップトップおよびチップマイクロプロセッサの精密測定システムであり、コンパクトで操作が簡単で、包括的なテスト分析機能を備えています。

製品パラメータ

振幅測定範囲	(-100dB)–(+20dB)
振幅測定精度	0.1dB
スキャン周波数の精度	0.01% 未満
信号入力インピーダンス	1MΩ
信号出力インピーダンス	50Ω
同相繰り返し率	99.50%
器具の寸法	300×340×120mm³
ケース寸法	310×400×330mm³
重さ	10kg

RBX-H Transformer SFRAアナライザー操作動画

製品の特徴と用途

1. 高速、高集積のマイクロプロセッサを使用してサンプリングと制御を行います。

2. USB を使用してノート PC とデバイスを接続します。

3. ラップトップと機器間の通信ワイヤレス Bluetooth インターフェイス。

4. ハードウェアカセットメカニズムはDDS（米国製）を採用しており、破壊歪み、うねり、ずれ、傾き、ターン間短絡変形、相間接触短絡を正確に検出できます。

5. 高速、デュアルチャネル、16- ビット A/D サンプリング (フィールドテスト中にタッピングが切り替わると、曲線からの波形が明らかに変化します)。

6. ソフトウェアは出力信号範囲、最大振幅ピーク±10Vを調整できます。

7. コンピュータはテスト結果を Word 文書として自動的に生成します。

8. Use precision, high stability components, the same phase repeat test, and measurement repetition rate >99.5%.

9. 完成した回路基板、表面は水汚染や有害ガス防止で特別に処理されています。

10. この装置には、リニアスキャンとセクションスキャンの 2 つの測定システムがあります。

11. 振幅周波数特性は国の技術仕様に準拠しています。

12. テストデータ自動分析システム、A、B、C の類似性を水平比較し、結果は以下のようになります。

適合性は非常に良いです

適合性は良好です

適合性が悪い

適合性が非常に悪い

垂直比較 AA、BB、CC、元のデータを取得して、巻線の変形を同じ位相のテストデータと比較すると、結果は次のようになります。

普通

わずかな変形

適度な変形

深刻な変形

13. Word 文書を自動的に生成し、顧客が保存したり印刷したりするのに便利です。

保護の詳細

アクセサリー

アクセサリー

パネル

テスト

アクセサリー

シリアルナンバー	名前	額
1	梱包ケース（アルミ合金 310mm×400mm×330mm）	1つ
2	メインフレーム（米国DDS社の最新周波数掃引技術）	1つ
3	ブルートゥース	1つ
4	テストケーブル（高周波同軸ケーブル 50/15m）	1つ
5	テストラインとクリップ (オレンジ 1 本、緑 1 本、青 1 本のライン、20 m。黄色のクリップ 1 つ、緑色のクリップ 1 つ）	二
6	USB通信線(3m)	1つ
7	電力線（国際）	1つ
8	アース線（5m銅線）	二
9	ソフトウェアディスク（CD形式）	1つ
10	ヒューズ (0.5A)	三つ
11	仕様	1つ
12	検査報告書	1つ
13	認証	1つ
