製品紹介
誘電損失の測定は絶縁試験の基本的な方法であり、電気機器の絶縁体の劣化湿りや局所的な欠陥を見つけるのに効果的です。電気製造、電気機器の設置、引き渡し、予防テストなどで広く使用されています。電気機器の絶縁性を評価する最も基本的な方法で、変圧器、計器用変圧器、リアクトル、コンデンサ、ブッシュ、避雷器などの誘電損失を測定します。
製品パラメータ
|
Work状態 |
-15度∽40度 |
相対湿度＜80% |
|
|
干渉防止の原理 |
可変周波数 |
||
|
電源 |
AC220V±10% |
許容される発電機 |
|
|
出力高電圧 |
0.5KV∽10KV(12kVを作ることができます) |
各 0.1kV ごと |
|
|
正確さ |
2% |
||
|
最大電流 |
200mA |
||
|
キャパシタンス |
2000VA |
||
|
自励電源 |
AC0V∽50V/15A |
50HZ、60HZ単一周波数、45HZ/55HZ、47.5HZ/52.5HZ、55HZ/65HZ、57.5HZ/62.5HZ、自動二重周波数変換 |
|
|
解決 |
tgδ: 0.001% |
Cx: 0.001pF |
|
|
正確さ |
△tgδ:±(読み取り値*1.0%+0.040%) |
||
|
△C x :±(読み取り値*1.0%+1.00PF) |
|||
|
試験範囲 |
tgδ |
制限なし |
|
|
C x |
15pF＜Cx＜300nF |
||
|
10KV |
Cx＜60nF |
||
|
5KV |
Cx＜150nF |
||
|
1KV |
Cx＜300nF |
||
|
CVT試験 |
Cx＜300nF |
||
|
LCR試験範囲 |
L>20H(2kV) |
R>10KΩ(2kV) |
|
|
LCRテストの精度 |
1% |
角度分解能 |
0.01 |
|
CVT回転比範囲 |
10∽10000 |
||
|
CVT回転比精度 |
1% |
CVT回転比分解能 |
0.01 |
|
sイズ(hオスト)(mm) |
350(L)×270(W)×270(H) |
||
|
sイズ(aアクセサリー)(mm) |
350(L)×270(W)×160(H) |
||
|
メモリ容量 |
200 グループ U ディスク データ ストレージをサポート |
||
|
w八(hオスト) |
22.75kg |
||
|
w八(aアクセサリー) |
5.25kg |
||
モデル
|
|
JS-H |
JS-V |
JS-R |
|
USTモード |
√ |
√ |
√ |
|
GSTモード |
√ |
√ |
√ |
|
CVT自励モード |
√ |
√ |
√ |
|
C1/C2同時テスト |
|
√ |
√ |
|
E外部標準電圧 |
|
√ |
√ |
|
E外部高電圧 |
|
√ |
√ |
|
CVT回転比 |
|
√ |
√ |
|
CVTテスト |
√ |
√ |
√ |
|
UST/GST同時検査 |
|
√ |
√ |
|
LCR自動テスト |
|
√ |
√ |
|
絶縁抵抗試験 |
|
|
√ |
|
USB接続 |
|
√ |
√ |
|
Uディスクストレージ |
√ |
√ |
√ |
製品の特徴と用途

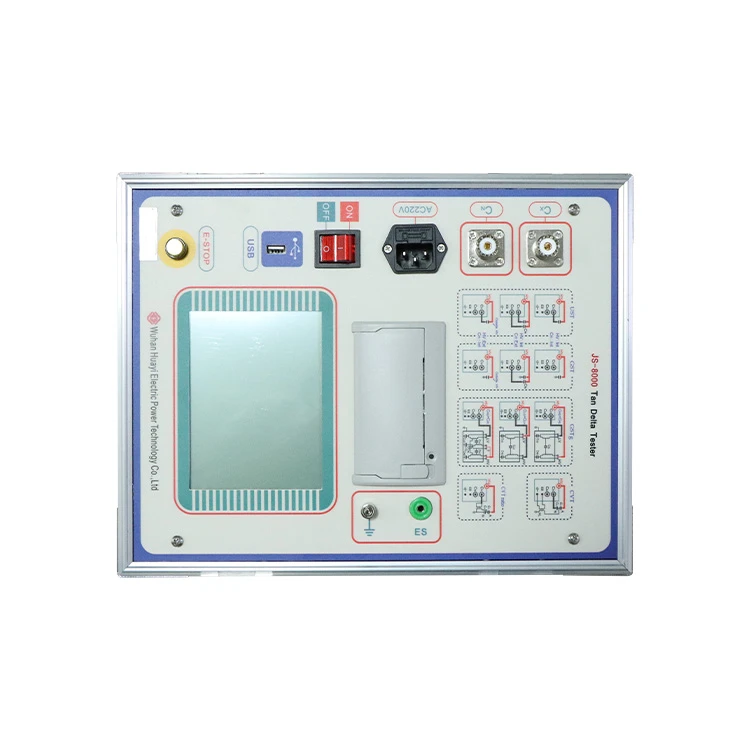

1. 大きなタッチスクリーン LCD ディスプレイ: 使いやすく、ユーザーをトレーニングする必要はありません。画面をクリックするだけでテストプロセス全体を完了できます。
2. 高い記憶容量: 200 グループのデータを保存でき、結果は時系列で保存でき、履歴記録はいつでも表示でき、印刷することができます。
3. データ管理: 機器データは U ディスク経由でエクスポートでき、任意の PC で表示および管理できます。
4. Multiple test modes: It can test by internal high voltage, external high voltage, internal standard, external standard, positive connection method, reverse connection method, self-excitation method, and other methods; High voltage (>外部基準の外部高電圧の条件下で、10kV) の誘電損失を発生させることができます。
5. CVTテスト：CVT（コンデンサー変圧器）C1/C2の誘電損失と静電容量をテストでき、C1/C2を同時にテストできます。 CVTの変動率や電圧の角度差もテストできます。
6. CVT をテストするために高電圧ケーブルを取り外す必要はありません。HV ケーブルを取り外す必要がなく、CVT の誘電損失と静電容量をテストできます。
7. CVT 逆接続シールド測定 C0: CVT 上部 C0 の誘電損失値と静電容量値をテストできます。
8. 高速サンプリング信号：機器内のインバーターとサンプリング回路はすべてデジタル制御されており、出力電圧は連続的に調整できます。
9. LCRフルオートテスト：自動表示インダクタンス、キャパシタンス、抵抗測定、角度。
10. 複数の保護機能: 入力電圧変動、高電圧電流、出力短絡、電源障害、過電圧、過電流、温度など、機器の安全性と信頼性を確保します。また、接地されていない機器による昇圧を防止する接地検出機能も搭載しています。
保護の詳細
アクセサリー
|
シリアルナンバー |
名前 |
額 |
|
1 |
異周波誘電損失試験器 |
1つ |
|
2 |

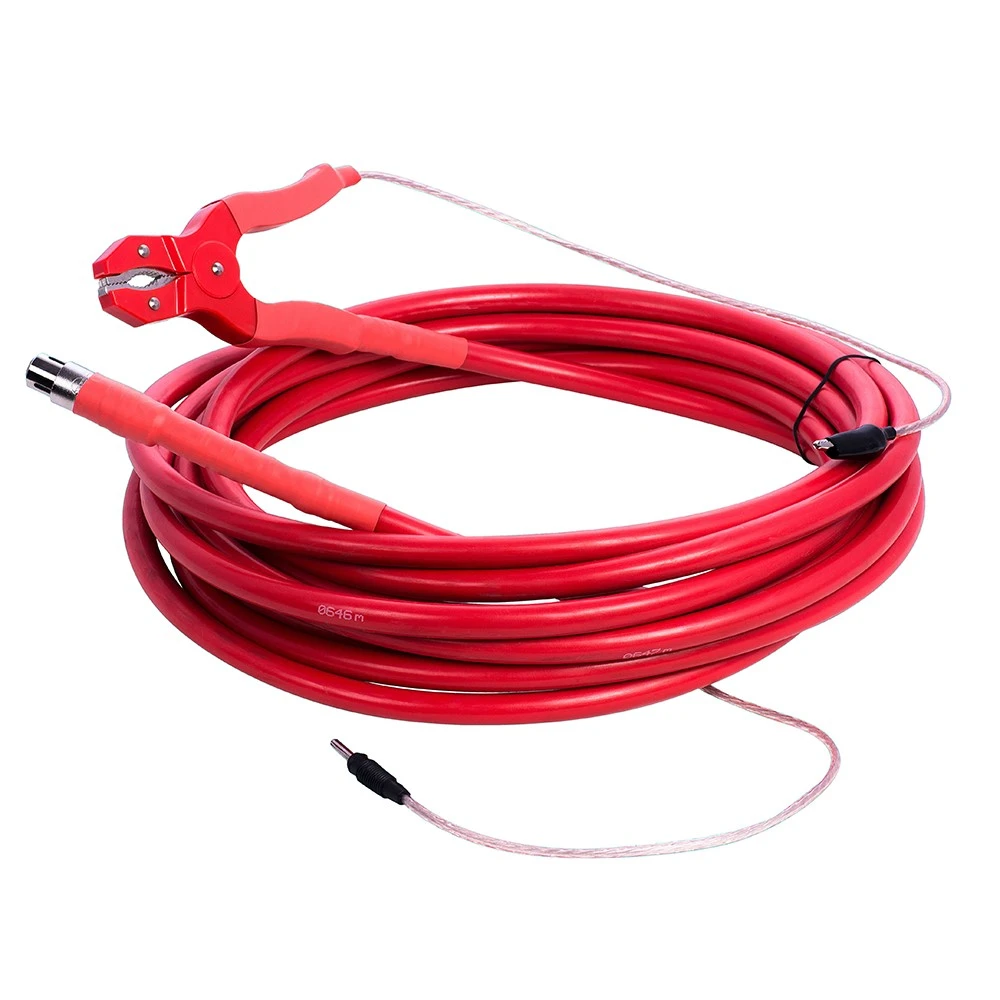

高圧ケーブル |
1つ |
|
3 |
低圧ケーブル |
二 |
|
4 |
電力線 |
1つ |
|
5 |
アース線 |
1つ |
|
6 |
CVTライン |
1つ |
|
7 |
5Aヒューズ(内蔵) |
二 |
|
8 |
印画紙（50ml） |
1つ |
|
9 |
仕様 |
1つ |
|
10 |
検査報告書 |
1つ |
|
11 |
認証 |
1つ |
