製品紹介

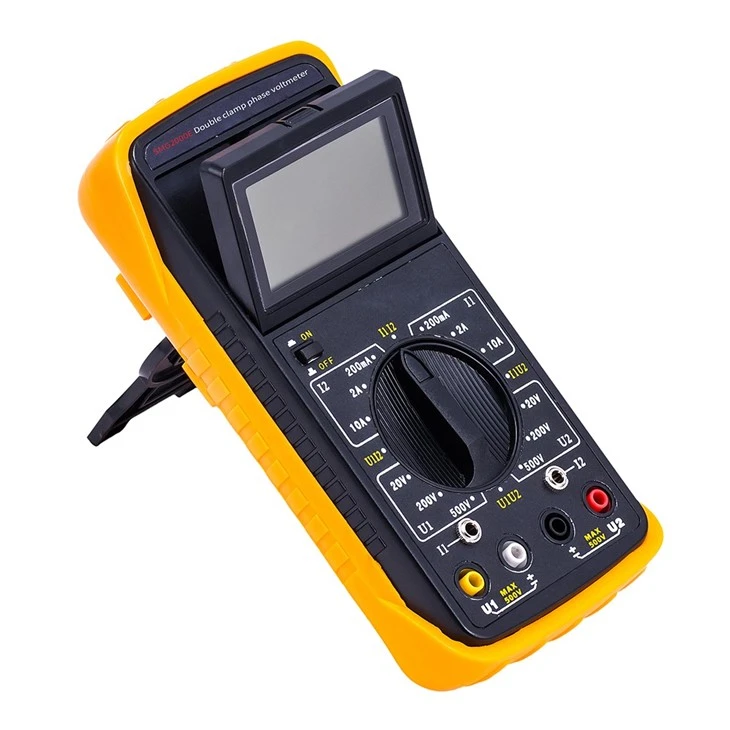

SMG20000E ダブルクランプデジタル位相計は、オンサイトで電圧、電流、位相をテストするために特別に設計されており、高精度、低価格、ポータブルハンドヘルド、デュアルチャンネル入力測定製品です。 UU、II、UI間の位相測定、誘導回路、容量回路、三相電圧の相順の特定、変圧器の配線グループの検出、二次回路と母線差動保護システムのテストが簡単に行えます。差動保護システムの CT グループ間の位相関係を読み取り、電力量計が正しく配線されているかどうかを確認します。テストの際、お客様はスプリットコア変流器によって入力される被測定回路を遮断する必要はありません。 U1 と U2 の間の位相を測定する場合、2 つの入力回路ループは完全に絶縁されているため、短絡やメーターの焼損を引き起こす可能性のある誤接続の可能性が回避されます。高コントラストのLCD画面を備えたデバイスで、文字が大きく表示されるため、最高の視覚効果が得られます。
製品パラメータ
本質的なエラー
|
参考労働条件 |
温度 |
(23±5)程度 |
|
湿度 |
(45-75)%RH |
|
|
測定信号の波形 |
正弦波、=0.02 |
|
|
測定信号の周波数 |
(50±0.2)ヘルツ |
|
|
ニッパージョー内の測定された通電導体の位置 |
オプションの位置 |
|
|
位相測定時の測定信号の振幅範囲 |
100-220V,0.5-1.5A |
|
|
外部基準周波数の電磁干渉 |
避けるべきです |
固有エラーの限界
交流電圧
|
表1:AC電圧の測定誤差 |
||
|
測定範囲 |
解決 |
本質的エラーの限界 |
|
20V |
0.01V |
±(0.3%RD+0.2% 範囲) |
|
200V |
0.1V |
|
|
500V |
1V |
|
入力インピーダンス：全測定範囲で2MΩ
Voltage input impedance of phase testing: >500KΩ
2交流
|
表2：交流電流の測定誤差 |
||
|
測定範囲 |
解決 |
本質的エラーの限界 |
|
200mA |
0.1mA |
±(0.3%RD+0.2) |
|
2A |
1mA |
|
|
10A |
10mA |
|
段階
UU、UI、II (表 3 を参照)
|
表 3: 電源周波数位相の測定誤差 |
||
|
範囲 |
解決 |
本質的エラーの限界 |
|
0-360度 |
1度 |
±2度 |
U1-U2の位相を測定するときの入力電圧ループのインピーダンス:40KΩ
操作ミス
|
定格使用条件 |
温度 |
(0-40)程度 |
|
湿度 |
(20-80)% RH |
|
|
測定信号の波形 |
正弦波、=0.05 |
|
|
測定信号の周波数 |
(50±0.5)ヘルツ |
|
|
ニッパージョー内の測定された電流が流れる導体の位置 |
オプションの位置。 |
|
|
位相測定時の測定信号の振幅範囲 |
フェーズ U1-U2:30V-500V |
|
|
フェーズ I1-I2:10mA-10.00A |
||
|
U 相1-I2 または I1-U2:10V-500V、10mA-10.00A |
||
|
外部基準周波数の電磁干渉 |
避けるべきです |
|
|
定格作業誤差の限界 |
1 で説明した条件下では、定格動作誤差の限界は固有誤差の限界の 2 倍を超えません。 |
その他の技術的特徴
|
画面 |
3つ半 |
|
|
サンプリングレート |
1秒あたり3回 |
|
|
電源 |
シングル9Vラミネートセル、電力電流は5mA未満 |
|
|
寸法 |
メーターシェル |
192×95×55mm3 |
|
クランプシェル |
140×42×20mm3 |
|
|
ニッパージョー |
Φ7mm×9mm |
|
|
重さ |
メーター本体 |
280g |
|
測定クランプ |
2×200g |
|
|
保管条件 |
温度 |
－10度-50度 |
製品の特徴と用途
1. デジタルダブルクランプ位相電圧電流計は、繊細な構造で使いやすく、手持ち構造で、10mA〜10Aの電流範囲、3V〜500Vの電圧範囲で、回路を切断したり交換したりすることなく位相を測定できます。限界、ディスプレイは高コントラストLCDスクリーンを採用し、文字は最大25mmで、スクリーン角度は約70度自由に変換でき、最高の視覚効果を得ることができ、スイッチ機能とレイアウトは合理的で、電圧、測定する電流と位相はスイッチを回すことで読み取ることができます。
2. 絶縁抵抗: ダブルクランプ位相電圧電流計は最新の特許取得済み電流クランプを採用しており、この位相電圧電流計の電流分解能は 0.1mA です。電圧分解能は 0.1V です。
3、低消費電力: SMG2000 デジタル ダブルクランプ位相電圧電流計、位相電圧電流計のマイクロ消費電力設計、およびバッテリー電圧検出の機能を備えています。
4、耐電圧：電圧入力端子とケースの間、クランプ変流器（電流クランプ）コアとクランプハンドルと二次巻線コイルの間は1000V/50Hzに耐えることができ、2つの電圧入力端子間は500V/50Hzに耐えることができます1分間の正弦波AC電圧テスト;
5、絶縁抵抗：デジタルダブルクランプ相ボルトアンペアラインとシェルの間、2つの電圧入力端子間：10MΩ以上。
保護の詳細
アクセサリー
|
番号 |
名前 |
額 |
|
1 |
メインフレーム |
1つ |
|
2 |
テストライン（2mテストライン×4、15cmショートスタブ×1） |
1つ |
|
3 |
電流クランプ |
二 |
|
4 |
アルミニウム合金ケース |
1つ |
|
5 |
仕様 |
1つ |
|
6 |
検査報告書 |
1つ |
|
7 |
認証 |
1つ |
よくある質問
1. 配達：迅速な配達と柔軟な輸送モード
2. 支払い：ご都合のよい支払い条件と支払い方法を選択してください
3. 販売サービス：24- 時間のオンライン連絡。ご要望に応じて適切な機器モデルを選択し、最適な提案を提供し、カスタマイズをサポートします。
4. 保証期間：すべてのマシンの品質は 1 年間保証され、生涯にわたる技術サポートが提供されます。お客様の技術的な問題にオンラインで対応します。
